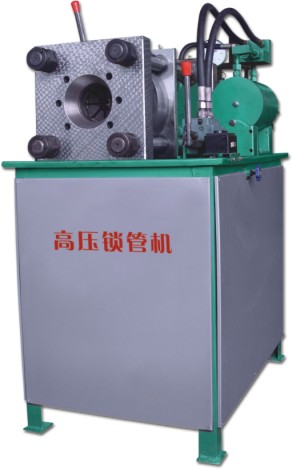

DSG-75型锁管机|锁管机|扣管机|胶管扣压机|缩管机|液压锁管机|高压锁管机
机型描述：
本机为增大75型高压锁管机，是生产修复液压支架中所用的高压胶管管头与外套、芯子压合在一起的专用设备。
组成和主要技术特征
本机主要由扣压机构、电动机、齿轮泵、控制阀和油箱组成。
扣压力：    740吨
电动机型号：  Y132M-4
功   率： 7.5KW
转   速： 1440r/min
齿轮泵型号：  CBF-E540-ALPL
溢流阀型号：  YF-L20H3-S
换向阀型号：   34SM-L20H-W
油箱容量：   100kg
设备外形尺寸(L×W×H)：2000×850×1500
重    量：  1200kg
工作原理及工作过程
扣压机构是本机工作机构。压套在油缸柱塞的带动下实现往复运动，对固定在芯轴上的弹簧压头不断压
紧和放松，将装好的管头，外套、芯子放入弹簧压头中间圆孔内，开动电机、油泵、控制阀，驱使油缸
柱塞运动，通过带有锥度内壁的压套，压紧带有同样锥度的弹簧压头外壁，实现压合目的。换向后，压
套反方向运动，弹簧压头复原，将高压胶管接头取出。
