机型描述：

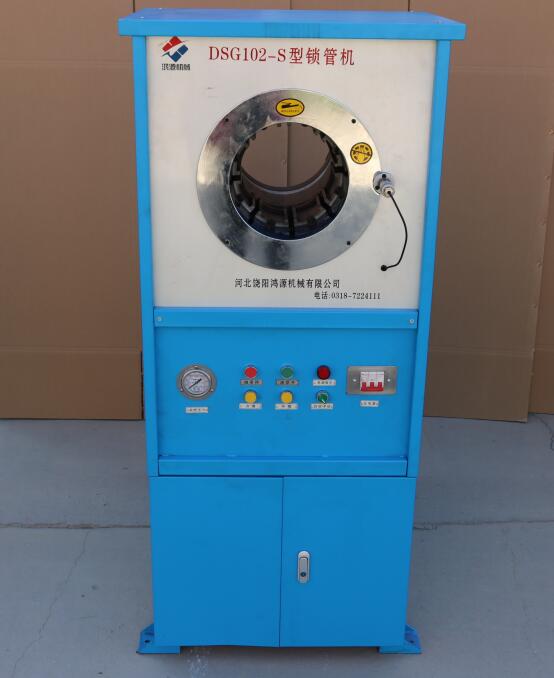

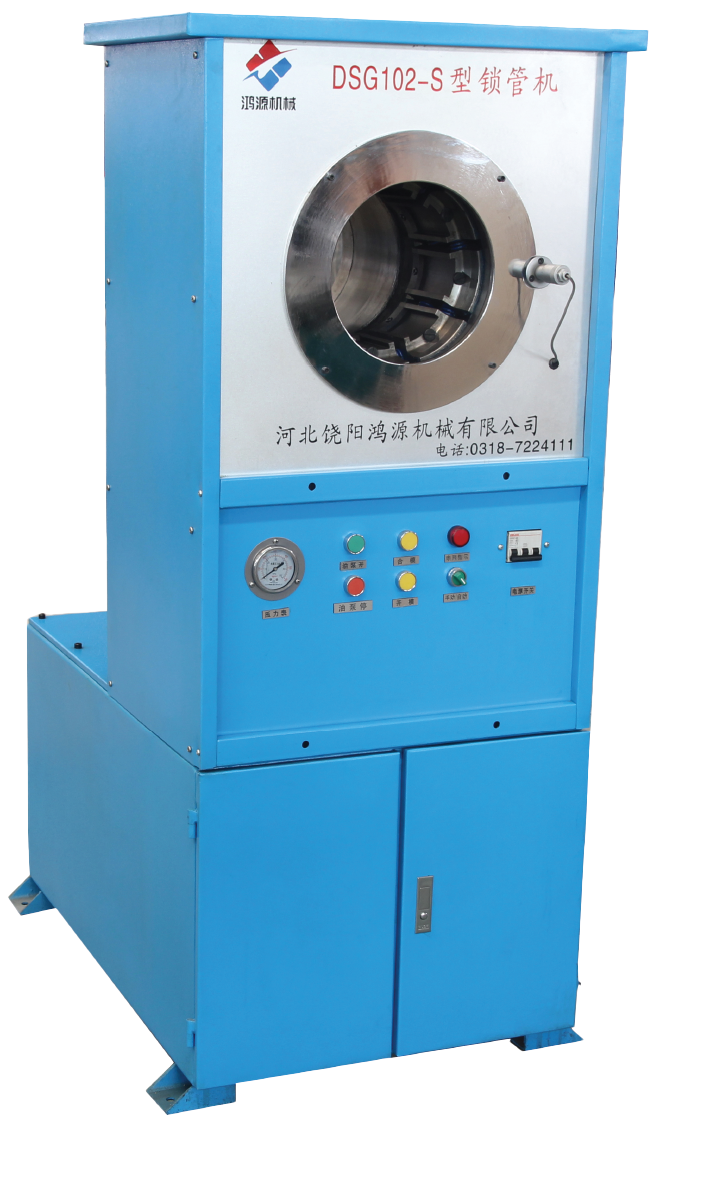

我公司生产的DSG-102/S型锁管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成
的扣压加工。具有体积小、重量轻、功能多、开模快、易操作、好维修等优点。
主要技术特征
扣压最大胶管通径：Ф6-Ф102mm
最大张口：212mm
扣压力：1070T
电机功率：5.5kw
电源电压：380V/50Hz
扣压重复精度：0.01mm
重量：750kg
外形尺寸：1010 × 700 × 1525mm（长宽高）
工作原理
油泵在电机驱动下，输出液压油,推动扣压油缸内的活塞向前运动，使活塞、前盖上的两个内锥套推动具
有对称锥面的模座径向产生收缩，实现模具对胶管总成的扣压。当收缩量达到标尺调定值时，扣压自动
停止，电磁换向阀换向后，液压油进入四个开模油缸，推动扣压活塞反向运动，模座在弹簧作用下带动
模具复原，以便于取出扣压好的胶管总成。
安装调试
1.搬运：机器宜采用吊装搬运，并以机器底部受力，机身不允许倾斜。严禁搬抬标尺部位。
2.安装：机器需水平固定于稳固的地基上，并作接地处理。
3. 注油：打开机壳，油箱中加入约160升46号清洁的抗磨液压油。
4.接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与电机上箭头标识所指方向
一致。
5.检查标尺：标尺位于油缸前端盖上（见上图），用于调节扣压管套收缩量的大小。顺时针调整，收缩
量减小；逆时针调整，收缩量增大。
6.压力调整：机器系统更大压力为31Mpa，靠溢流阀调整。顺时针调整压力增大，逆时针调整压力减
小。（出厂时已调好，请不要随意调整）
7.开模速度调整：开模速度的快慢，由分流阀控制，顺时针调整，开模速度加快，逆时针调整，开模速
度减慢，但开模速度过快会使噪音增大。（出厂时已调好，请不要随意自行调整）
