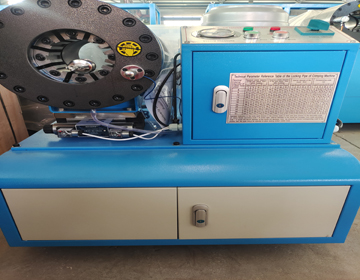

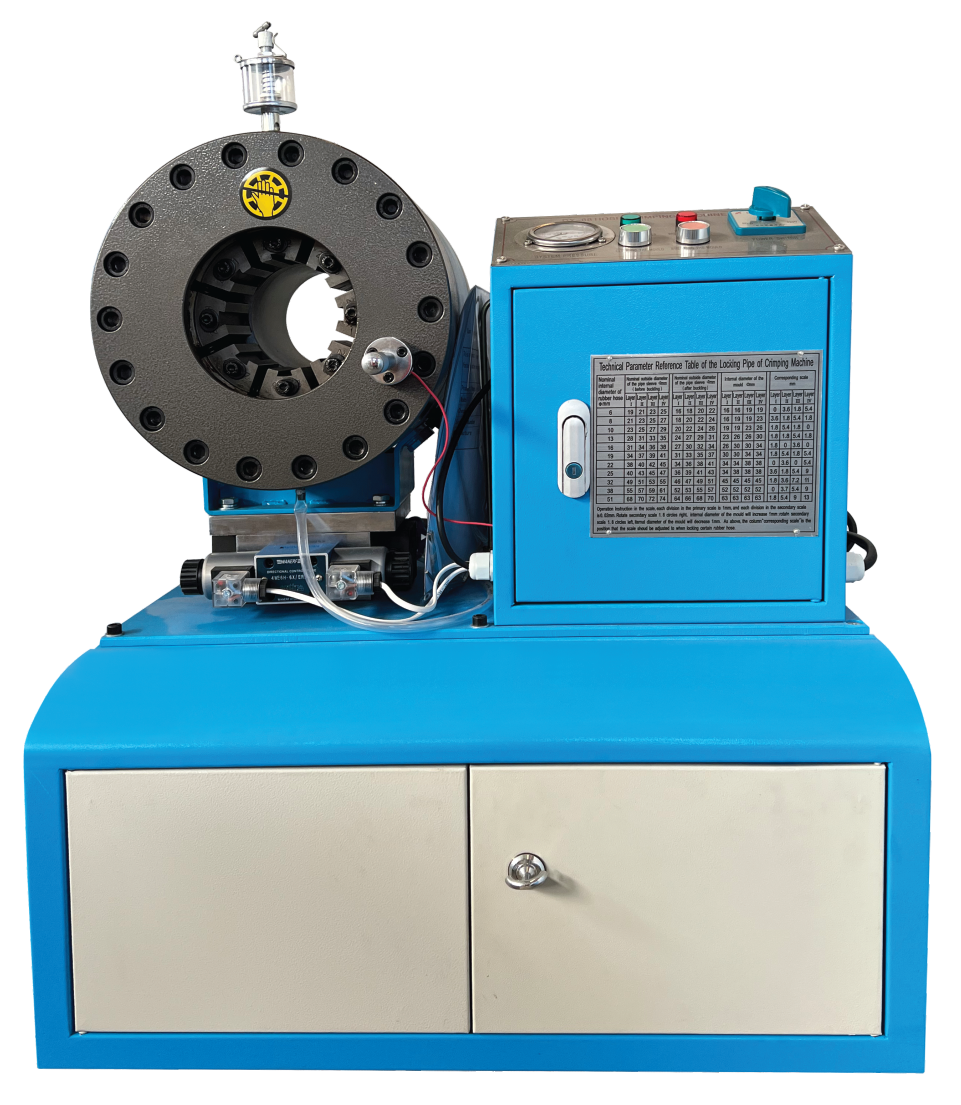

DX-68型锁管机

添加人：鸿源小编添加时间：2014-02-22 14:52:15 本页关键词：DX-68锁管机,锁管机

DX68锁管机|锁管机|扣管机|胶管扣压机|缩管机|液压锁管机

机型描述：

DX68型锁管机主要用于对机械工程中高压胶管总成的扣压加工，也可扣压双向弯头、特大

弯头及异型头。本机外形小巧轻便，力量大、噪声低、易操作。扣压量由标尺精密调节。双

斜面八瓣模座配以高精度导向装置，使模座等分更均匀。

主要技术参数：

扣压范围：Φ6—Φ51mm

扣压力：400T

标尺精度：0.02mm

额定压力：31.5MPa

油泵排量：5ml/rad (380V) 2.5ml/rad (220V)

外形尺寸：670(L)×490(W)×780 (H)mm

安装使用：

1、加足长城牌46#抗磨液压油79升，如室温低于10℃，需添加10%变压器油。按机器要求接

好电源，使电机旋向与电机上的旋向标志一致，并作接地保护。

2、调整标尺：标尺用于调整扣压量的大小。顺时针调整扣压量减小，逆时针调整扣压量增

大。标尺由标尺座上的三个内六角螺丝及三个弹簧与油缸端盖连接在一起，用手拉动标尺

（垂直于油缸端盖方向），应能灵活离开油缸端盖，松手后靠弹簧弹力复原，每次开机前应

仔细检查标尺伸缩是否灵活，引线连接是否可靠。

3、将标尺主尺旋至副尺0线以内，开机试运行，观察各动作是否正常，若活塞往复运动时有

爬行现象，应将油缸顶端的排气螺钉拧松排气。

4、压力调整：扣压压力与开模压力由油缸后面两个旋钮调整，顺时针调整压力增

加，逆时针调整压力减小（出厂时压力已调好）。

5、操作：根据所扣压胶管的规格，按锁管技术参数参考表选择合适的模具安装到模座上，

并按表中数据调整好标尺位置即可锁管。锁管结束后，用卡尺测量扣压后管套外径尺寸是否

符合参数参考表数据，如不符，则精调标尺，直至符合要求为止。因管套的生产厂家不同，

其具体尺寸、材质、硬度等不尽相同，这些因素都会对锁管结果造成不同程度的影响，因

此，表中数据仅供参考，详细数据以压力试验为依据。

注意事项：

1、扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。

2、防止工具和其他异物进入锁头。

3、每次在工作完毕后必须使八块模座张开到最大程度，这样可使弹簧处于张开状态。否则

将损坏弹簧。

4、工作时不要把手伸进锁头内。

5、维修时必须切断电源。

维修保养：

油箱中的液压油要经常检查，发现油量不足要及时补油；油液污染后要过滤或更换。锁头要

保持内部清洁，以免加工中杂物经模具进入锁头油缸，而影响正常使用。及时擦拭模具体中

扣压接头时带入的杂物，并要经常给模具体中加入适量的黄油进行润滑。

故障排除：

故障内容	故障原因	排除方法
机器无动作	油箱未注油	按要求加注
	电机旋向不对	调整两条相线
	电器故障	检修电器
标尺损坏	标尺被螺钉紧固在油缸端面上	按说明书调整标尺使其伸缩自如
	标尺部位导线与标尺座接通	重新连接标尺导线使其与标尺座绝缘
	电器故障	检修电路及电器元件
不扣压	标尺导线断开	重新接通标尺导线
	系统压力过低	调节扣压调压阀
	电磁换向阀阀芯被异物卡住	拆开电磁换向阀，把阀芯用汽油清洗
	电器故障	检修电路
不开模	开模压力过低	调节开模调压阀
	电器故障	检修电路
	油管破裂	更换油管
噪音大	安装不稳	水平稳固安装
	液压油过脏	过滤或更换
	滤油器堵塞	汽油清洗滤油器
模座爬行	液压油中气体未排净	适当拧松放气螺钉，使油缸活塞退至最后，排气后再拧紧排气螺钉
模座爬行	润滑不好	模座工作斜面涂黄油
漏油	接头未旋紧	旋紧油管接头
漏油	密封垫圈损坏	更换密封垫圈
